1.使用自動發現
使用自動搜索功能來創建初始網絡圖：
- 從文件菜單，選擇新建。出現新的地圖構造器窗口。

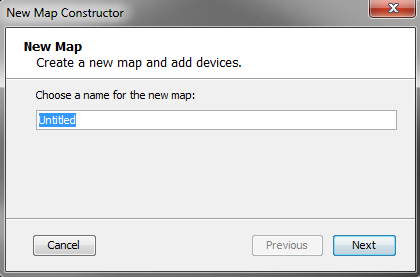

- 輸入地圖名稱，然后單擊下一步。

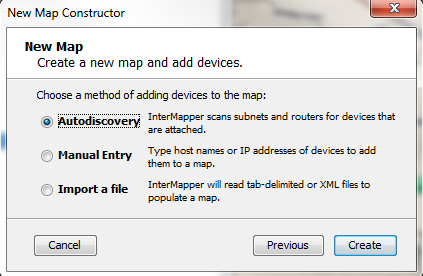

- 點擊選擇自動搜索，然后點擊創建。出現自動裝置發現對話框，如下圖所示。
- 輸入您要為出發點，自動發現使用主機名或IP地址。一個名稱建議給你。這是DNS名稱，或路由器的IP地址，或者如果沒有路由器，電腦InterMapper運行上。使用默認值，或者輸入以下任何一項：
- DNS名稱
- IP地址（如果你想創建一個映射的網絡的另一部分）。如果您輸入的名稱或SNMP講路由器的地址，InterMapper更迅速地吸引互連其他路由器在網絡中
- 一個WINS名稱
如果你有SNMP的設備來講你的網絡中，指定SNMP社區字符串。
。選擇您的查找選項，在解釋自動查找窗口的下面。
?? ?? 7.單擊篩選按鈕來設置發現過濾器。
?? ?? 8.單擊OK，啟動自動發現過程。甲發現狀態欄出現如下所示：
?? ?? 9.由于網絡進行掃描，發現的設備出現在當前地圖（或者，如果您已清除列表自動布局復選框。）當InterMapper已經找到指定子網內的所有設備，發現狀態欄消失。
?
- 點擊地圖查看
附近的地圖窗口的左上角按鈕來查看您的網絡作為一個地圖，顯示為圖標的設備和網絡，它們之間的相互聯系。
要停止自動發現過程：
- 點擊取消按鈕。發現過程停止，并沒有添加新的設備或網絡。您停止的過程之前添加的所有設備保留在列表中。
自動裝置發現窗
您可以控制的起點，SNMP社區字符串，網絡搜索的廣度，并自動添加到使用此窗口的地圖的種類的設備。
?
?

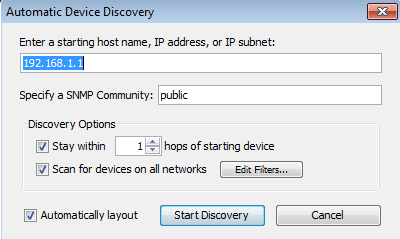

自動設備發現窗口
- 啟動主機名 -的DNS名稱，IP地址，或WINS名稱為出發點的自動發現使用的設備。
- 指定一個SNMP社區-The SNMP只讀團體字符串來詢問的所有設備。（InterMapper將使用您進入社區字符串讀取SNMP信息。這是默認的“公共”）
- 留起動裝置的NN啤酒花內 -停止自動發現InterMapper已搜索跳指定的次數之后，從起動裝置。
- 掃描設備上的所有網絡 -指定哪些類型的設備應被自動添加到地圖中。點擊選中該復選框，或者單擊編輯篩選器來打開網絡掃描窗口。
- 點擊自動布局讓InterMapper自動布局圖。
-
點擊開始探索以啟動指定的主機的掃描。

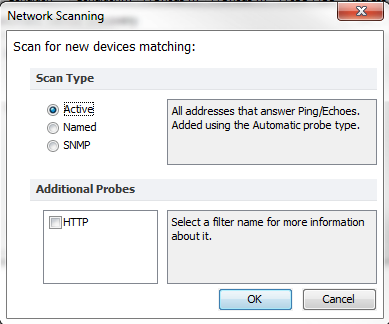

網絡過濾對話框
選中要使用的設備添加到地圖上的過濾器：
- 主動 – InterMapper執行對每個網絡都有一個完整的IP地址掃描。設備被添加為響應每個IP地址。
- 命名 -子網中的每個IP地址在DNS中查找。如果一個相應的名稱存在，該設備被添加到地圖。
- SNMP – InterMapper發送SNMP的GetRequest在范圍內的每個地址。該響應的任何設備添加到地圖，并使用SNMP基本流量探頭。如果設備不響應SNMP，探頭被設置為平/回聲。
- HTTP -如果設備響應HTTP請求，一個HTTP探針被添加到設備（具有SNMP基本流量或平/回響探針一起），并且該裝置成為探針組。
什么自動發現過程中會發生？
在自動發現，InterMapper嘗試發現啟動裝置的子網的參數（IP地址和子網掩碼）。如果它發現一個路由器，它就會掃描所有連接的子網，映射找到的所有設備，直到到達指定的跳數發現選項自動設備發現窗口的部分，并在網絡掃描窗口。然后，它執行同時且迭代以下處理，直到在指定的范圍均達到：
- 如果InterMapper發現一個SNMP講的路由器，它試圖發現什么接口的路由器都有，而且什么其他路由器連接到這些接口。InterMapper然后查詢每一個用于它們的連接的網絡發現的路由器，并且開始各網絡上的自動發現。
- 對于發現的每個網絡或子網，InterMapper坪該子網上的每個地址找到更活躍或命名設備。
- 當InterMapper發現一個設備，它使用多種技術來表征它。例如，它會發送SNMP查詢（與指定的SNMP社區字符串），以確定什么樣的設備的存在。
警告：在自動搜索模式，InterMapper可以ping或子網上查詢每個設備的地址。如果您的網絡入侵檢測系統，自動搜索會觸發您的入侵報警。請務必在使用該功能之前，與網絡管理員檢查。
注意：這可能需要很長的時間做一個大的子網自動發現（A類或B子網）。InterMapper限制了它的自動發現查詢兩個每秒，以便它不超載的任何網絡，因此它需要約32000秒（樹蔭下10小時）來掃描B類子網（具有65,535地址）完全。
?
小貼士加快創建地圖
- 為了更快速地創建自己的地圖，你可以輸入或粘貼一個或多個主機的DNS名稱，IP地址，或WINS名稱進入添加設備窗口（插入菜單）。（WINS名稱必須以“\\”開頭。）InterMapper立即將它們添加到地圖，并將其連接到正確的網絡。
- 您也可以從文本文件導入設備的列表。欲了解更多信息，請參閱導入數據到地圖。

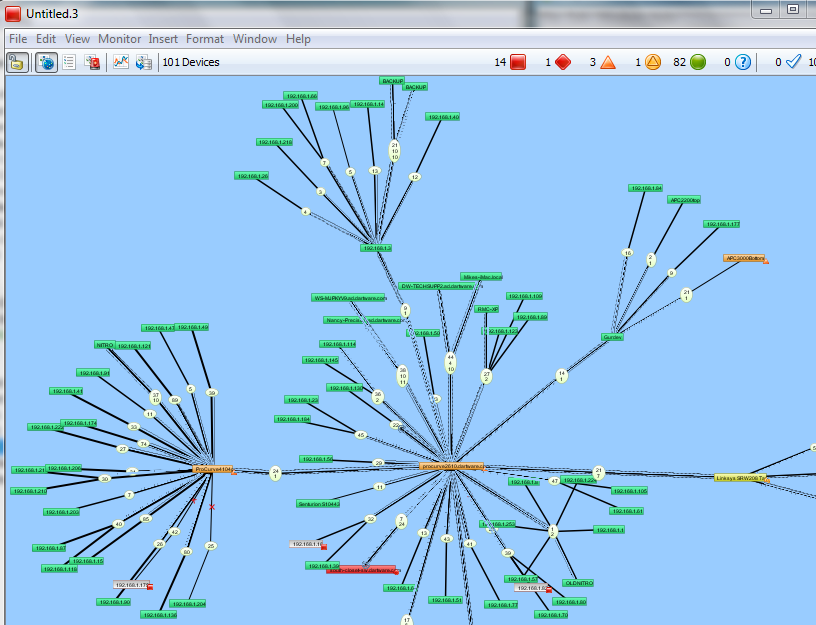

下面是自動搜索完成后一個典型的地圖。
自動發現設備和網絡。路由器是通過鏈接網絡互連。
?2.添加設備手動
設備添加到您的地圖使用手動設備的命令，可以從插入菜單或添加設備（一個或多個）命令，可從上下文菜單中。
要手動添加設備：
?
- 確保地圖處于編輯模式。
- 從插入菜單，選擇設備……，或在窗口中右鍵/按住Ctrl鍵單擊，然后選擇添加設備（S）從上下文菜單中。出現添加設備窗口，如下圖所示。
- 如下面所示，輸入設備名稱和/或地址。
- 的裝置（S）將與所指示的探針來監測。要選擇不同的探頭類型，單擊選擇，并在描述中選擇一個探頭選擇探頭窗口。
- 點擊添加。輸入的所有設備添加到地圖中。
注：如果您輸入DNS名稱時，設備被添加到您的地圖只有一個DNS條目都可以找到。
?

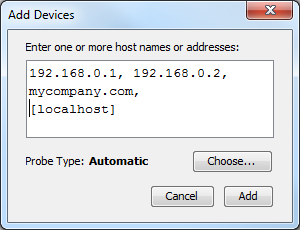

添加設備窗戶。
- 輸入一個或多個主機名或地址 -輸入單個主機名或地址或粘貼DNS名稱，IP地址的列表，WINS名的AppleTalk NBP的名稱，或AppleTalk地址到這個窗口。條目必須通過逗號或空白字符，如空格，制表符，或回車分離。您可以從一個文本文件或跟蹤路由程序復制主機名和地址的列表。您還可以使用WINS名稱（由“\\”開頭）。對于響應的每個條目，一個設備被添加到地圖上。
- 探頭類型 -顯示探測器的類型目前分配給設備。點擊選擇打開選擇探針窗口，然后選擇一個不同的探頭。
- 單擊添加到設備添加到地圖。
注意：如果任何設備名稱不能被解析（如果設備名稱未在您的域名系統服務器配置），或者如果設備不能與選擇的探頭來測試，不必?fù)?dān)心; 你會得到一個機會改正的條目。
IPv6的注意事項：要確保在可能的情況，主機名解析為IPv6地址而不是IPv4地址，在如本例所示方括號（[]）中包含的主機名。
打造頂級地圖
InterMapper可以擁有頂級的地圖，指示子地圖的最嚴重的情況。
?
- 打開您的頂級地圖，并將其定位和地圖列表，所以你可以看到兩個窗口。
- 拖動圖標任何子地圖從地圖列表進入主地圖。你會看到探頭配置窗口出現。單擊確定。
- 向下鉆取通過雙擊頂級地圖上的新圖標。你會看到新的子圖打開。
3.使用第2層來構造物理網絡地圖。

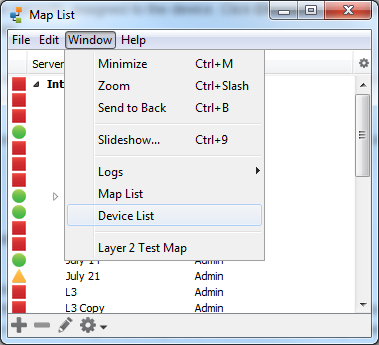

在窗口菜單中選擇設備列表，并單擊圖層2項的圖標。?

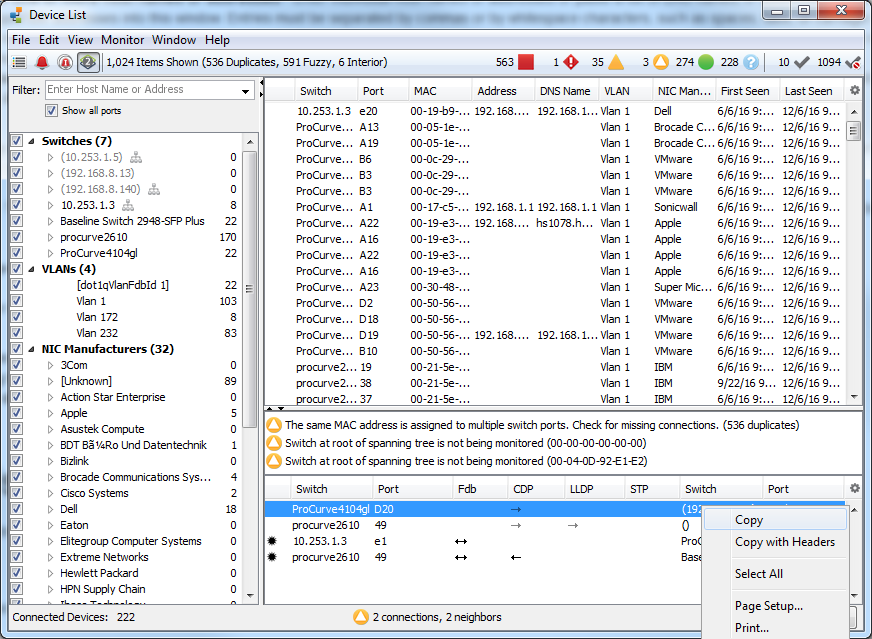

突出顯示切換連接，右鍵單擊（或按住Ctrl鍵）“復制”開關。
??
打開一個新的地圖（文件，新建地圖），給它一個名稱，點擊下一步，選擇手動輸入。點擊創建并取消添加設備窗口。
粘貼開關切換信息到空地圖。
?
打開編輯菜單>地圖設置。選擇監視/ 2個特性。檢查啟用2個功能，此地圖。自動更改此地圖，以顯示二層連接也應進行檢查。點擊更改現在。
?

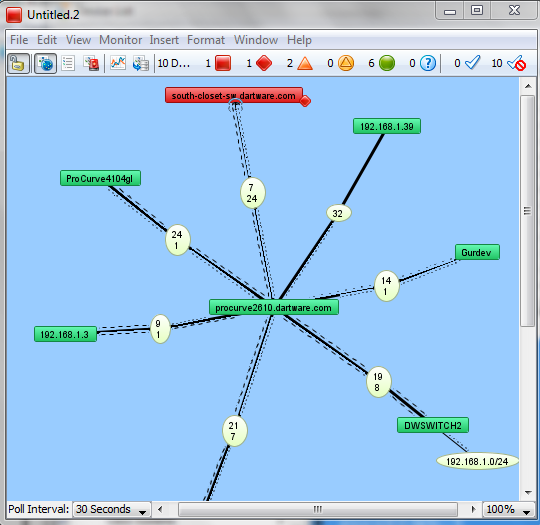

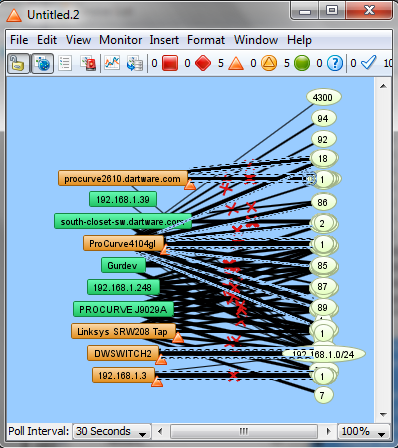

然后，轉到格式菜單，并選擇安排>有機。這將導致連接的骨干地圖：
?
現在，返回到第2層視圖，過濾器的開關上，突出端點設備和復制并粘貼到地圖。重復制作2層連接的過程。
?

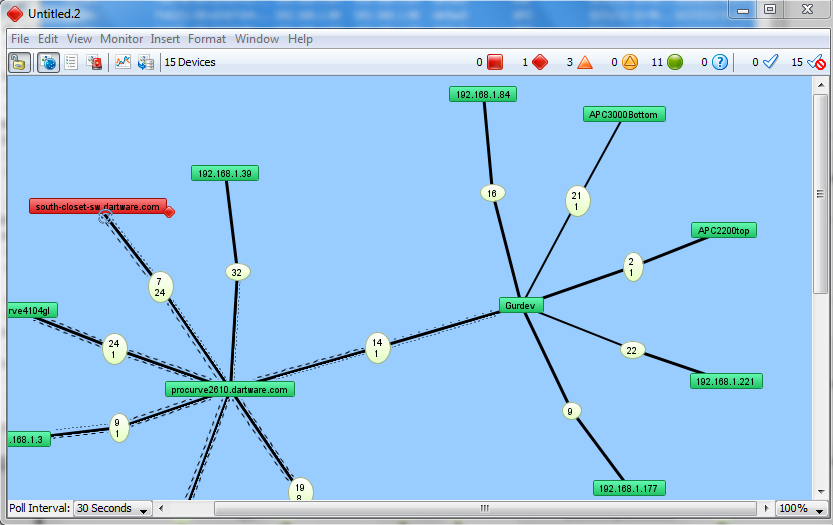

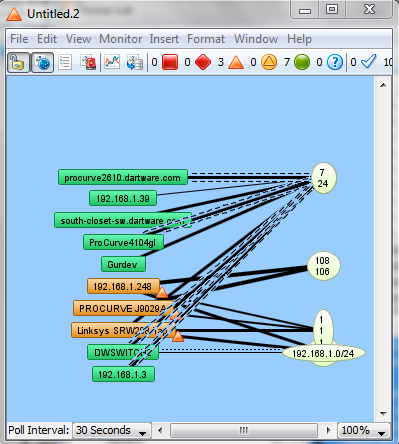

重復此過程，所有開關：
?
?
4.地圖的布局和設計技巧和訣竅
制作有吸引力的地圖
有許多的制作地圖的技術看起來更有吸引力，或傳達更多的信息。您可以嘗試：
- 拖動項目周圍，以配合您認為您的網絡的方式。設備之間的“橡皮筋”線條保留互連。
- 添加背景圖片，然后定位設備，只要你喜歡在圖像上。只需將一個PNG，JPEG或GIF圖像到地圖窗口來添加它，或選擇編輯>地圖設置
- 選擇不同的圖標和形狀的設備選擇格式>圖標來挑選新圖標的設備。
- 更改設備上的標簽，該標簽是出現在/旁邊的圖標在地圖上的文字。編輯設備的標簽，選擇格式>標簽或CTL /加利福尼亞-L。
- 安排在地圖上的設備在使用不同的選項格式>排列菜單。
- 對準命令的格式>對齊（CTL / Cmd的移-K）命令垂直和/或水平地對齊的物品。
- 添加一個鏈接之間的設備選擇兩個設備，然后插入>添加鏈路（CTL /加利福尼亞-E）
- 多個設備連接到一個點選擇設備，然后選擇上下文菜單附加到。線將橡皮，并粘到物體你下一個點擊。
